376吊鉤式拋丸機是運用吊鉤機器設備自動的抬起工件，上升到一定位置，然后沿著軌道進入拋丸清理室，當它到達預定位置時停止并開始旋轉。 然后關閉拋丸清理室的門，打開噴丸器、打開噴射門、并通過噴丸清理工件，重復此過程，直到工作完成并按順序關閉.

376吊鉤式拋丸機是專門為拋丸進行表面清理而研制的一種中小型拋丸清理設備，主要用于清理工件表面氧化物及其表面附屬物。與國內其它同行產品相比，具有生產率高、鋼丸與粉塵的分離效果好、設備故障率低等優點。

吊鉤式拋丸機是我公司根據用戶要求而設計制作的，它通過將無數高速運動的彈丸流拋射到工件表面，從而清理掉工件表面的氧化物及其表面附屬物，并通過使其表面產生塑性變形而有效地提高工件的疲勞強度及腐蝕斷裂抗力。

一：376吊鉤式拋丸機報價

Q376雙吊鉤式拋丸的報價￥6.00萬

Q37系列吊鉤式報價￥2.00萬

防爆吊鉤式拋丸機報價￥16.50萬

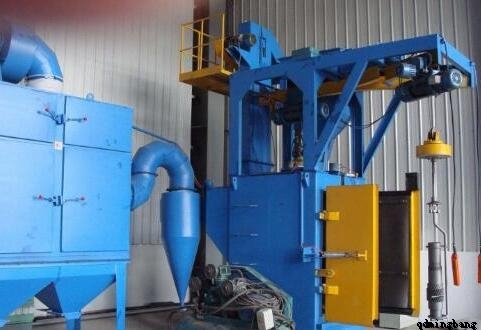

二：376吊鉤式拋丸機技術規格

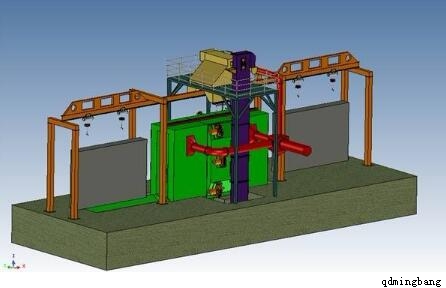

三：376吊鉤式拋丸機結構原理

376吊鉤式拋丸機結構原理主要由拋丸清理室、密封室、提升機、分離器、螺旋輸送器、拋丸器總成、彈丸收集系統、提升機平臺、進出口導輪組、供丸系統、地基、除塵系統、電氣控制部分等部件組成圖1。

1.1.376吊鉤式拋丸機清理室

376吊鉤式拋丸機的清理室主要由鋼板、槽鋼焊接而成。室體內襯高錳鋼鋼板作為護板，為便于更換護板，在清理室上開有一個檢修門，并裝有保護開關，如檢修門未關上，則拋丸器無法啟動，從而保證了維修人員的人身安全。為保證對通過拋丸清理室的工件進行一次性拋丸清理，清理室周圍共布置了三臺SQ033型拋丸器圖2。為了避免彈丸飛出清理室外，在拋丸室進出口處設有密封室，并在密封室上各設了多道橡膠密封簾及尼龍絲密封簾。

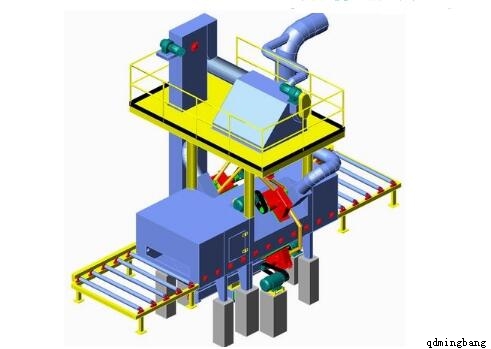

2.2.376吊鉤式拋丸機分離系統

分離系統包括以下功能部件：提升機、分離器、螺旋輸送機、球團控制系統、拋丸裝置等。

一種從斗式提升機上升起的球團的混合物。采用螺旋分離器分離，沿分離器全長均勻分布。通過調整分離器的重量錘，將混合物均勻地分配為流動篩，合格的彈丸進入球團筒倉。爆破室的球團通過給料門進入拋丸裝置，球團的混合物通過清洗室，螺旋輸送機進入提升機，然后提升到分離器分離，再循環使用。

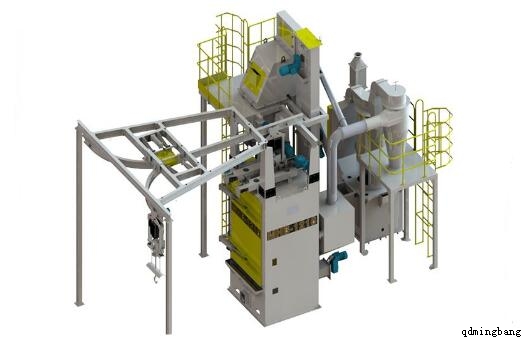

2.3.376吊鉤式拋丸機除塵系統

除塵系統由袋式過濾器，離心式高壓風扇，集塵器電機和管道組成。高壓離心風機排出空氣，在室內形成一定的負壓，使工作中產生的粉塵不溢出室內，使設備周圍的粉塵濃度不超過10mg/m3，達到國家規定的環境保護目標。

2.4.376吊鉤式拋丸機輸送系統

376吊鉤式拋丸機輸送系統運輸系統包括進口輪組、室內導輪、出口導輪、出口主動輪四個部分。錨鏈操作由調速電機驅動。錨鏈的進口和出口有源方向盤均裝有調速裝置，以確保錨鏈同步運行，中調節運行速度。錨鏈條入口的外側有一個被動輪，用于引導要清洗的錨鏈。在同一直線上的錨鏈操作過程中，每個導輪的中心避免了錯位。

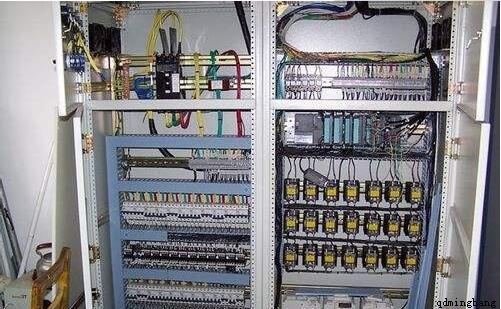

2.5.376吊鉤式拋丸機電氣系統

該拋丸機電氣系統采用plc集中控制，既可以實現自動控制，也可以單獨手動控制。3QM錨鏈拋丸機工作流程。待清潔的錨鏈在入口處通過提升裝置，并且進口的輪組通過上密封室被送到清潔室。高效懸臂式離心噴砂機將拋射體高速投射到待清潔工件表面，沖擊和刮擦工件。為了去除工件表面上的氧化物和其他附屬物，在噴丸后，錨鏈通過腔室中的導輪連續送出，排出輥通過出口通過出口送出。下密封腔和出口導輪。整個工藝流程為：吊車吊進口輪組、上密封室、拋丸清理、室中導輪、密封室、出口導輪、出口驅動輪。
