吊鉤拋丸機的結構組成部分是什么，通過式拋丸機，吊鉤拋丸機3210，吊鉤拋丸機清理機設備，吊鉤拋丸機原理圖以及相應的安裝流程，在這里小編都會給大家一一講解。

吊鉤拋丸機分為單鉤和雙鉤。吊鉤拋丸機通過裝載帶有兩個鉤子的工件交替進入拋丸清理機。通過吊鉤拋丸將0.2~0.8的彈丸投射到工件表面，使工件表面達到一定的粗糙度，使工件美觀，或改變工件的壓力應力，增加工件的壽命。工件。該機廣泛應用于鑄造，建筑，化工，電機，機床等行業的中小型鑄件和鍛件的表面清理或強化。吊鉤拋丸機由拋丸清理機，提升機，分離器，螺旋輸送機，二次拋丸組件，彈丸控制系統，鉤軌，吊鉤系統，旋轉裝置，基礎，除塵系統和電控部分組成。

1.吊鉤拋丸清理機

拋丸清理機由腔體和護板組成。集塵器布置在后側壁上。拋丸清理機的外殼是鋼板和型鋼的焊接結構。它是一個密封和寬敞的操作空間，用于工件的噴丸清理。兩套QX130吊鉤拋丸組件安裝在噴丸清理機的側壁上，以確保清潔過的工件經過全面噴丸清理。由噴射器直接噴射出的區域內襯有進口的軋制Mn13屏蔽板，厚度為12mm。單班生產的使用壽命可達10年。

其他區域由65mn板保護。保護板用保護螺母擰緊，以便在必要時拆卸，組裝和更換。腔室的下部由鋼板圍繞以形成漏斗，使得射彈流入底部螺旋輸送器。鋼板也覆蓋有保護板。在螺旋輸送機的頂部，鋪設鋼質泄漏板，并在泄漏板的頂部鋪設耐磨橡膠板。使用時，應將耐磨橡膠板放在吊鉤拋丸前面，以保護下方的鋼質泄漏板，延長其使用壽命。本機的標準配置是手動關門模式。

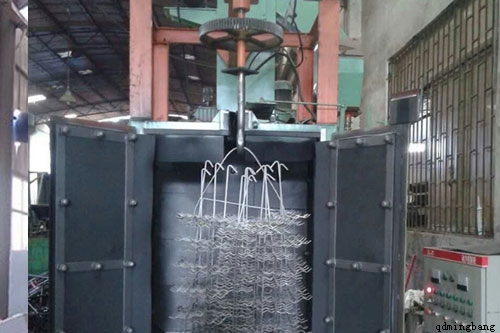

吊鉤拋丸機設計用于開門，門內有耐磨橡膠板，鋼壓板和六個螺母壓緊。周圍有泡沫橡膠棒，可有效密封周圍的門。下部裝有藥丸收集槽，彈丸的小部分從腔室中取出，以防止射彈落到地面，導致人員滑倒和受傷。在門的門軸上設置油杯，以便定期潤滑門的活頁中的軸承。

2.吊鉤拋丸機的結構原理圖

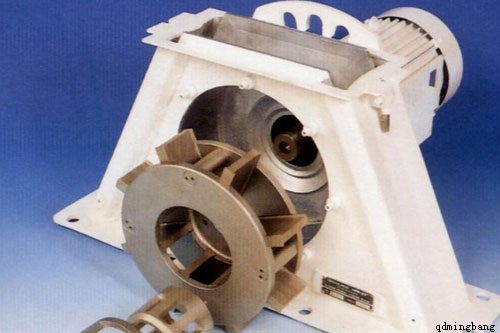

吊鉤拋丸機主要由葉輪，葉片，造粒輪，定向套，殼體，護板，主軸和顆粒進料管組成。本機采用的QX130懸臂式離心吊鉤拋丸，效率高，安裝維護方便，占地面積小，左右旋轉。葉片在快速旋轉過程中通過離心力固定，無需任何夾具。拆卸刀片時，只能通過敲擊刀片的外端來拆卸刀片。

吊鉤拋丸機拆卸八個刀片只需10-20分鐘。此外，該系列吊鉤拋丸可以在拆卸葉片時檢查噴丸輪和定向套筒的磨損情況。另外，吊鉤拋丸的主軸安裝在殼體上，固定軸的孔和殼體上的定向套筒一次加工，減少了輪子與彈丸之間的摩擦力和現象。定向套筒擠壓，也大大提高了拋丸效率。在使用定向套筒的過程中，應經常檢查矩形窗的磨損情況。當窗戶磨損約5毫米時，必須轉回約5毫米（根據葉輪旋轉的方向）。當窗戶損失超過15毫米時，應予以更換。否則，彈丸的徑向散射角度將成比例增加，從而加速護板的磨損，降低清潔效率。

3.斗式吊鉤拋丸機的結構原理圖

斗式吊鉤拋丸機由擺線針輪減速機和底座，上下鼓，輸送帶，料斗，封閉式滾筒和收緊裝置組成。斗式提升機的下部入口和出口與螺旋輸送機連接，上部出口與顆粒砂分離器連接。提升機罩采用焊接結構，外形美觀，剛性好。
