搖床式拋丸機是以來回?cái)[動的搖床作為工件的運載裝置。搖床上面的開口，其斷面形狀有多角形和圓形兩種，它的工作方式有間歇式和連續式兩種。目前，在國內還沒有搖床式拋丸機，國外迪砂公司有這類的產品。
    搖床式拋丸機的工作原理：
    該拋丸機的運載裝置為一上部開口的多角床，可圍繞縱軸作120度的來回?cái)[動，這樣多角形狀就保證了工件的平穩翻轉。為了能夠有效的拋擊工件，本機型將拋丸器設計在工件的上方。卸料時，多角床翻轉至開口向下，然后將清理好的工件卸到振動槽中，最后自轉系統再轉回裝料位置。
    搖床式拋丸機的優點：
    1.清理工件時翻轉平穩，并且對于品種多的工件清理效果也不錯。
    2.裝料和卸料節約時間，生產率高。
    3.機型結構設計合理，緊湊占地面積小。
    4.設備可組合生產線連續生產。
    搖床式拋丸機即可間歇工作，也可以組成生產線，廣泛應用于中小工件的批量清理。

    搖床式拋丸機的主要技術參數：
    型號DTC1：最大裝料重量/kg為1500，最大裝料容積/L為500，單件最大重量/kg為80，最大鑄件對角線尺寸/mm為700，拋丸器數量2臺，除塵器抽風量120~140，主要尺寸4300mm*6900mm。
    型號DTC2:最大裝料重量/kg為2500，最大裝料容積/L為800，單件最大重量/kg為80，最大鑄件對角線尺寸/mm為700，拋丸器數量3臺，除塵器抽風量165~200，主要尺寸5800mm*7000mm。
    型號DTC3：最大裝料重量/kg為3000，最大裝料容積/L為1000，單件最大重量/kg為80，最大鑄件對角線尺寸/mm為700，拋丸器數量4臺，除塵器抽風量220~250，主要尺寸6500mm*7700mm。

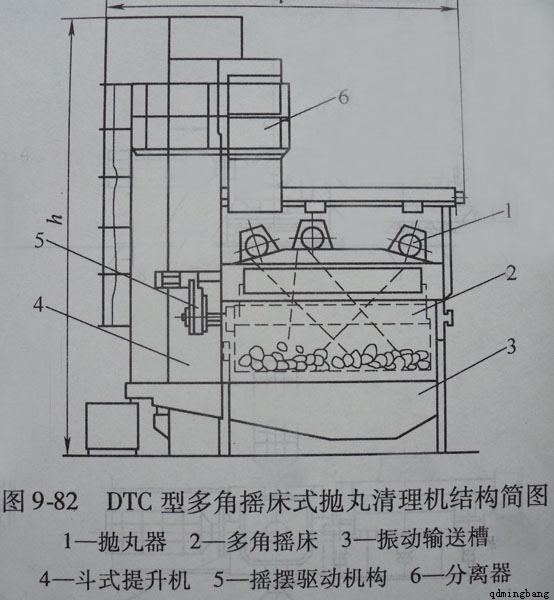

    以下為搖床式拋丸機演示圖：
