青島銘邦重工機械有限公司經過多年技術經驗與努力最新研發了新設備，該設備產品為懸掛式拋丸清理機，主要用于鑄件的表面清砂，鍛件、焊接件的表面除銹，以及彈簧、齒輪等表面強化與消除應力處理。

    一、首先我們來看以下懸掛式拋丸清理機的結構及原理圖：

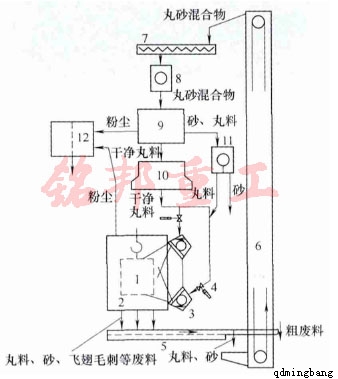

    圖一、懸掛式拋丸機系統結構及原理

    1.工件  2.拋丸室  3.重載拋丸器  4.丸料閥  5.振動床  6.斗提機  7.上部螺旋輸送機  8.分配螺旋輸送機  9.雙磁選  10.儲料斗  11.副磁選  12.膨脹箱

    二、懸掛式拋丸清理機的主要部件詳細介紹：

    （1）懸掛式拋丸清理機共四個工位，在拋丸室側部每個工位布置2臺高效重載拋丸器，整套設備共8個拋丸器，一次進出四掛鑄件，每小時達70掛。并且在每個拋丸器出口設置了新型安全保護門，拋丸室門打開工件進出時，拋丸器電動機可不關閉，避免電動機頻繁起動，以節約能源與成本。正對拋丸器出口均安裝了保護室體的高錳鋼襯板，避免丸料直接拋射在室體上，延長拋丸機使用壽命。拋丸室兩頭安裝了由氣缸帶動開與關的錳鋼板門。頂部吊鉤自旋裝置使進行拋丸的同時工件自旋，確保丸料完全拋射在工件上，工件拋射無死角。頂部密封采用鋼絲刷與橡膠板多層密封，可有效防止粉塵與丸料的泄漏，丸料利用率高，損耗少。

    （2）拋丸器 丸料通過給料管進入到拋丸器的中心，丸料在此經預加速器加速后從定向套的槽口射出，并由拋丸器的葉片接受丸料，再經加速從而獲得很大的動能，最終丸料在離心力的作用下脫離葉片拋向工件。

    （3）丸料閥 丸料閥主要由調節丸料量的調節螺栓，以及與氣缸連接的推桿、進料口、氣缸、磁性開關等組成。氣缸在壓縮空氣的作用下帶動推桿的轉動，從而調節丸料閥內出口的大小，實現丸料量調節。

    （4）振動床 振動床由輸送槽、篩網、粗廢料出口、丸砂出口、振動電動機、帶空心橡膠彈簧支撐架等組成。在拋丸過程中，丸料和砂的混合物落入拋丸室底部，通過底部孔板流入振動床。丸砂通過振動床的篩網進入斗提機；粗廢料則在篩網上輸送到廢料箱。振動床配有兩臺振動電動機，通過電動機的振動輸送物料。振動床固定在支撐上，在振動床與支撐之間裝有空心橡膠彈簧使床體振動。

    （5）斗提機 斗提機由斗提殼體、料斗、橡膠簾、導流板、檢修門、漲緊架、漲緊螺栓、帶輪、減速電動機、速度檢測裝置等組成。斗提機通過斗提頭輪上的電動機驅動帶上的斗子將底部丸料倒入頂部螺旋輸送機。驅動電動機帶有制動器，防止意外斷電后或傳動帶打滑導致裝有丸料的斗子反轉造成事故。斗提機尾輪裝有速度檢測裝置，以檢測皮帶是否打滑或斷裂。

    （6）雙磁選分離器 雙磁選（原理見圖2）分離器是結合兩組磁選滾筒來分離丸料的。丸砂混合物進入兩個主磁選滾筒進行初步分離，磁選滾筒由一個固定的磁心和一個旋轉的無磁性外殼組成。當磁選滾筒外殼轉到磁場區，丸料因磁性被外殼吸附，與砂分離，當磁選滾筒外殼轉到無磁區，丸料會因無磁性吸附從外殼剝落而掉入風選分離器做進一步丸砂分離。通過雙磁選后，被過濾掉的砂中仍然含有可用丸料，這些丸砂混合物將通過副磁選二次分離出砂中的有用丸料。

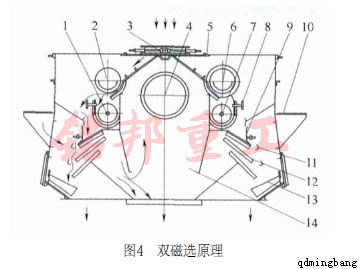

    圖二、雙磁選原理

    1、7. 螺旋給料器  2、6. 主磁選滾筒  3. 分流軌道  4. 吸風管  5. 檢修門  8. 分離條  9. 丸料均衡器  10. 吸風口  11. 減速角鋼  12. 導流板  13. 廢料篩  14. 膨脹箱

    雙磁選中的風選分離器把丸料、砂、粉塵混合物等帶到均衡板上，當混合物通過導流板時，逆向的空氣流將有用丸料從砂和粉塵中分離。風選中的丸料均衡器防止了混合物以不均勻的流量通過導流板，它保證了丸砂混合物以均勻的厚度流向?qū)Я靼�。減速角鋼設置在每個導流板后面，用于減緩混合物流速，以及將它們垂直導入下一級導流板。安裝在最后一級導流板下部的廢料篩，能截住丸料中的雜質，避免損壞拋丸器。通過廢料篩后，清理干凈的丸料進入儲料斗。

    （7）儲料斗 由磁選和風選分離出的干凈丸料儲存在儲料斗中，經過料管向拋丸器供丸料，以確保丸料循環的連貫性。

    三、懸掛式拋丸清理機的技術參數：

    型號：QMB-38。

    最大工件裝載量：800kg。

    最大回轉直徑：φ 1000mm。

    最大工件長度：1400mm。

    拋丸器數量：8個。

    單個拋丸器驅動功率：37kW。

    首次加入丸料量：10 000kg。

    吊鉤距離拋丸室地面高度：1600mm。

    壓縮空氣耗量：1m /h。

    四、懸掛式拋丸清理機的技術特點與使用環境。

    由于該拋丸機采用了較先進的拋丸器技術，并在拋丸室上布置了8個拋丸器，同時配備雙磁選丸砂分離器，風選與磁選結合一體，因此拋丸量大，鑄件處理能力強，適合多種鑄件清理，一機多用，節約設備成本。采用智能化控制系統，整個系統操作簡單，減輕了工人操作強度，提高效率。該拋丸機適用于清理鑄件、鍛件、表面硬化、清除表面銹蝕和其他雜質，但不適合清理鋁合金工件，主要是因其粉塵有發生火災和爆炸的危險。
