當前位置:首頁 » 拋丸機原理 » 文章內容

關于銘邦重工為國外客戶設計的鋼管拋丸機施工圖

作者:admin發表時間:2014-8-16 17:06:00標簽:鋼管拋丸機 拋丸機施工圖 拋丸機國外客戶

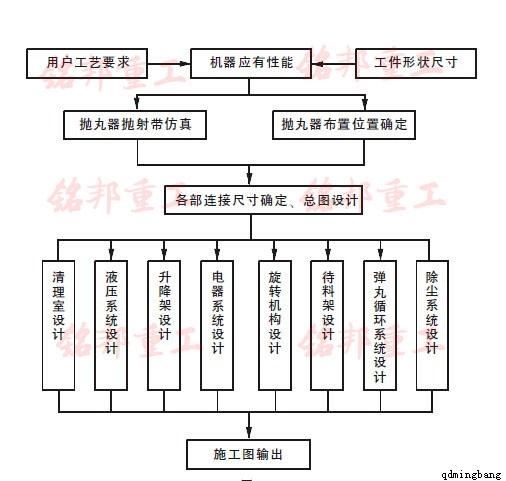

    昨日,巴西客戶與貿易公司一起到我公司參觀,溝通了關于鋼管拋丸機的合作事項。首先,我公司根據用戶的工藝要求和設計方案做了設計流程,如下圖:
    鋼管拋丸機施工圖

    跟客戶溝通了關于鋼管拋丸機的CAD設計圖演示之后,客戶表示了對銘邦重工的信任與認可,并豎起大拇指跟我們業務經理劉錫升稱贊該拋丸機的設計“非常棒”!同時我們公司也盡“地主之誼”熱情招待了巴西客戶,雙方溝通交談的很愉快,并簽訂了拋丸機合作事項。

    下面跟大家簡單講一下關于我公司是如何設計鋼管拋丸機施工圖的。首先設計出客戶的CAD流程圖后,我們工作人員將工件尺寸、生產綱領、用戶要求等各類數據輸入計算機中。根據計算結構,對  500~  1200的鑄管按其不同管徑進行工藝模擬示意,并按所選的拋丸器型號和臺數進行了拋丸器拋射帶的仿真, 確定拋丸器臺數為六臺, 才能全部包容整個鑄管長度。

    確定出關鍵部件清理室的外形尺寸及在其上布置六臺拋丸器的相互位置尺寸, 最后確定出其他各主要部件待料架機構、升降架機構、旋轉機構、提升機、分離器、螺旋輸送器、液壓系統、電氣系統、除塵系統等主要規格、尺寸范圍和相對于清理室的位置, 并對各部分結構加以確定, 最后在電腦中完成總圖設計。

    總圖完成后各主要部件依照總圖的要求及其在總圖中的位置, 其中拋丸器、提升機、分離器、螺旋輸送器等部件, 成為CAD中獨立的子系統。該機依據所需的規格對其進行參數化模塊設計, 提高了設計的可靠性。

【文章來源:http://m.dj0937.com/cjwt/20140816197.html 】
